針對(duì)這種涼感的面料，我們也有科學(xué)的評(píng)判標(biāo)準(zhǔn)，其中主要的考核指標(biāo)就是接觸涼感系數(shù)。
接觸涼感系數(shù)是什么？
接觸涼感系數(shù)也就是面料的涼感值，通常用Q-max值表示，是通過(guò)傳感器與樣品(測(cè)試對(duì)象)接觸來(lái)測(cè)量的，Q-max值是接觸瞬間熱量流失的最大值，單位為J/(cm2·s)或W/cm2，其數(shù)值越大代表可帶走的熱量越多，就會(huì)感覺(jué)越?jīng)�。此時(shí)重要的測(cè)試條件是ΔT（°C）=傳感器溫度（°C）-樣品溫度（°C）。設(shè)定值通常有“ΔT=10°C“、“ΔT=15°C“、“ΔT=20°C“。
評(píng)判的標(biāo)準(zhǔn)是什么？
前幾年，國(guó)際上沒(méi)有相關(guān)涼感紡織品的測(cè)試及評(píng)定標(biāo)準(zhǔn)時(shí)，在紡織品的國(guó)際貿(mào)易中，關(guān)于涼感紡織品的測(cè)試評(píng)定標(biāo)準(zhǔn)都是按照日標(biāo)JIS L 1927執(zhí)行的。該標(biāo)準(zhǔn)規(guī)定，測(cè)試溫差為ΔT=10°C，Q-max值≥0.10時(shí)，面料即具有涼感功能。
之后，我國(guó)發(fā)布了自己的國(guó)家標(biāo)準(zhǔn)GB/T 35263-2017《紡織品 接觸瞬間涼感性能的檢測(cè)和評(píng)價(jià)》，與日標(biāo)JIS L 1927不同，國(guó)標(biāo)GB/T 35263-201規(guī)定紡織物的Q-max值≥0.15時(shí)視為具有接觸涼感性能，這其實(shí)是因?yàn)闇y(cè)試條件ΔT不一樣，得出來(lái)的涼感值就不一樣，國(guó)標(biāo)的測(cè)試溫差是ΔT=15°C。所以，大家看商品涼感系數(shù)時(shí)，要注意是按照哪個(gè)標(biāo)準(zhǔn)執(zhí)行的，以免被商家的數(shù)字游戲套路。
日標(biāo)JIS L 1927《纖維制品的接觸冷感性評(píng)價(jià)方法》
涼感紡織品的概念最早出現(xiàn)于日本，其出發(fā)的初衷就是為了減少夏天人們對(duì)空調(diào)的依賴，從而減緩地球變暖的趨勢(shì)。主要測(cè)試聲稱觸感涼爽的襯衫、運(yùn)動(dòng)服、內(nèi)衣和床上用品的面料。測(cè)試儀器示意圖見(jiàn)下圖。
試驗(yàn)準(zhǔn)備：五塊尺寸為150mmx150mm的試樣。
試驗(yàn)步驟：
1、將試樣鋪在測(cè)量臺(tái)上，測(cè)試表面朝上。 此時(shí)，測(cè)量臺(tái)和試件保持在20°C，并與室溫保持相同的溫度。
2、對(duì)帶有溫度傳感器的熱源板進(jìn)行加熱，使與試件的溫差正好為10.0°C（ΔT = 10°C）。
3、熱源板調(diào)整至30.0°C。立即將 30.0°C 的熱源板放在試件上。
熱源板的溫降由溫度傳感器和電子放大器檢測(cè)并轉(zhuǎn)換為熱通量。
熱通量是通過(guò)對(duì)傳熱進(jìn)行微分并將其通過(guò)臨時(shí)延遲元件濾波器而獲得的，該熱通量的最大值定義為 qmax。
計(jì)算結(jié)果：5塊式樣qmax 的平均值。
日標(biāo)評(píng)價(jià)（ΔT=10℃）：
|
評(píng)估
|
q max（W/cm2）
|
|
數(shù)值
|
0.100以上
|
國(guó)標(biāo)GB/T 35263-2017《紡織品 接觸瞬間涼感性能的檢測(cè)和評(píng)價(jià)》

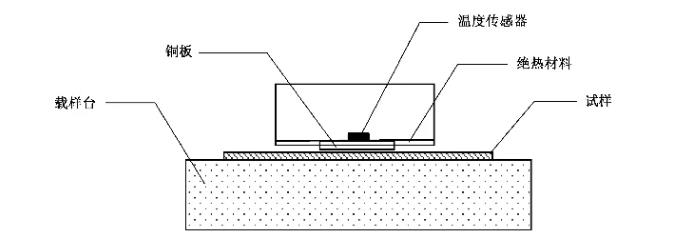

我國(guó)首個(gè)關(guān)于紡織品涼感性能檢測(cè)和評(píng)價(jià)的標(biāo)準(zhǔn)GB/T 35263-2017《紡織品 接觸瞬間涼感性能的檢測(cè)和評(píng)價(jià)》標(biāo)準(zhǔn)中，規(guī)定了紡織品與皮膚接觸瞬間涼感性能的檢測(cè)與評(píng)價(jià)方法，適用于各類(lèi)織物及其制品。測(cè)試原理是在規(guī)定的試驗(yàn)環(huán)境條件下，將溫度高于試樣的熱檢測(cè)板與試樣接觸，測(cè)定熱檢測(cè)板溫度隨時(shí)間的變化，并計(jì)算其接觸涼感系數(shù)（Q-max），由此可表征試樣的接觸瞬間涼感性能。測(cè)試儀器示意圖見(jiàn)下圖。
試驗(yàn)準(zhǔn)備：五塊尺寸為200mmx200mm的試樣。
試驗(yàn)步驟：
a、設(shè)置載樣臺(tái)溫度為(20士0.5)℃,將試樣平鋪于載樣臺(tái)上,接觸皮膚的織物面朝上。
b、設(shè)置熱檢測(cè)板的溫度為(35士0.5)℃,與載樣臺(tái)的溫差(AT)為15℃,如采用其他溫度,需在報(bào)告中注明。
c、待熱檢測(cè)板的溫度達(dá)到8.2中設(shè)置溫度并保持穩(wěn)定后,將熱檢測(cè)板熱源切斷并迅速垂直放置于試樣上,使銅板表面與織物接觸。記錄測(cè)得的qmax，結(jié)果保留至小數(shù)點(diǎn)后3位,單位為焦耳每平方厘米秒[J/(cm²·s)]。
d、按8.1~8.3的步驟測(cè)定其他所有試樣。
注:測(cè)試時(shí)間一般在10s內(nèi)。
計(jì)算結(jié)果：計(jì)算五塊試樣Q-max的平均值，結(jié)果按GB/T 8170修約至兩位小數(shù)。
國(guó)標(biāo)評(píng)價(jià)（ΔT=15℃）：
|
q max/[J/（cm2.s）]
|
評(píng)價(jià)
|
|
≥0.15
|
具有接觸瞬間涼感性能
|
需要注意，涼感值只是衡量面料涼感性能的一個(gè)指標(biāo)，實(shí)際的涼感感受還可能受到環(huán)境溫度、濕度、個(gè)人體質(zhì)以及面料與皮膚接觸面積等多種因素的影響。
如何實(shí)現(xiàn)涼感效果？
要讓面料實(shí)現(xiàn)涼感主要通過(guò)以下這兩種途徑:
1、涼感纖維
在纖維的紡絲液中加入導(dǎo)熱性能好的一些物質(zhì)，例如我們說(shuō)的玉石纖維，就是在纖維紡絲液中加入了玉石或云母等礦物質(zhì)的納米狀粉末，利用這些礦物質(zhì)導(dǎo)熱性能好又吸熱慢的特性，從而使得纖維具有涼感的功能。在保暖紡織品中提到的相變調(diào)溫纖維也可以用來(lái)制作涼感紡織品，因?yàn)橄嘧兾镔|(zhì)不但在低溫下會(huì)通過(guò)相變來(lái)產(chǎn)生放熱反應(yīng)而使紡織品具有保暖功能，還可以在高溫環(huán)境下通過(guò)逆相變來(lái)產(chǎn)生吸熱反應(yīng)而使紡織品具有涼感功能。
2、涼感整理
涼感整理主要是利用涼感整理劑易揮發(fā)性，或遇水發(fā)生吸熱反應(yīng)的特點(diǎn)，使得紡織品接觸皮膚后因?yàn)檎韯┑膿]發(fā)而帶走表皮的熱量，或因?yàn)檎韯┡c表皮的汗液發(fā)生吸熱反應(yīng)而使皮膚表面溫度降低，常用的涼感整理劑如揮發(fā)性好的薄荷油、遇水發(fā)生吸熱反應(yīng)的木糖醇等。
涼感整理劑T-802
潔爾爽研發(fā)的調(diào)溫（涼感）整理劑 T802（PCM 冷感相變微膠囊）是以高級(jí)烷烴為主要成份的自動(dòng)調(diào)溫微膠囊，它的相變溫度為 28℃，當(dāng)外界溫度達(dá)相變溫度時(shí)，整理劑發(fā)生相變，吸收或放出熱量以調(diào)節(jié)紡織面料溫度，給人以舒適感。調(diào)溫（涼感）整理劑 T802 對(duì)皮膚無(wú)刺激性，適用于內(nèi)衣、床上用品等的紡織品整理，溫度適宜，令人感覺(jué)舒適。
在本公司實(shí)驗(yàn)室條件下，依據(jù)GB/T 35263-2017測(cè)試，JLSUN®接觸瞬間涼感整理織物的接觸涼感系數(shù)qmax>0.18J/cm.s，高用量時(shí)可以達(dá)到0.30J/cm.s以上。
使用說(shuō)明
1、工藝配方(以軋液率 70%為例)
|
調(diào)溫（涼感）整理劑T802
|
40-80克/升
|
|
固著劑SCJ-937
|
40-80克/升
|
2、工藝流程：
織物 → 漂染 → 烘干 → 浸軋調(diào)溫整理溶液(軋液率 60%-70%)→ 烘干
(80-120℃)→ 拉幅定型（150℃，30s）
檢測(cè)報(bào)告
